Mašina za namotavanje kućišta sa dvostrukom rukom za visokofrekventni transformator

GWD‑S22 Mašina za namotavanje kućišta sa duplim krakom|Automatsko namotavanje zavojnice transformatora



GWD‑S22 mašina za namotavanje kućišta sa duplim krakom integriše urezivanje navoja, namotavanje, međuslojno lepljenje trake i formiranje zidova barijere. 5000RPM velike brzine za proizvodnju visokofrekventnih transformatora i induktora. Podržava konfiguraciju višežične, upletene žice i linijske proizvodne linije.



Pregled proizvoda:

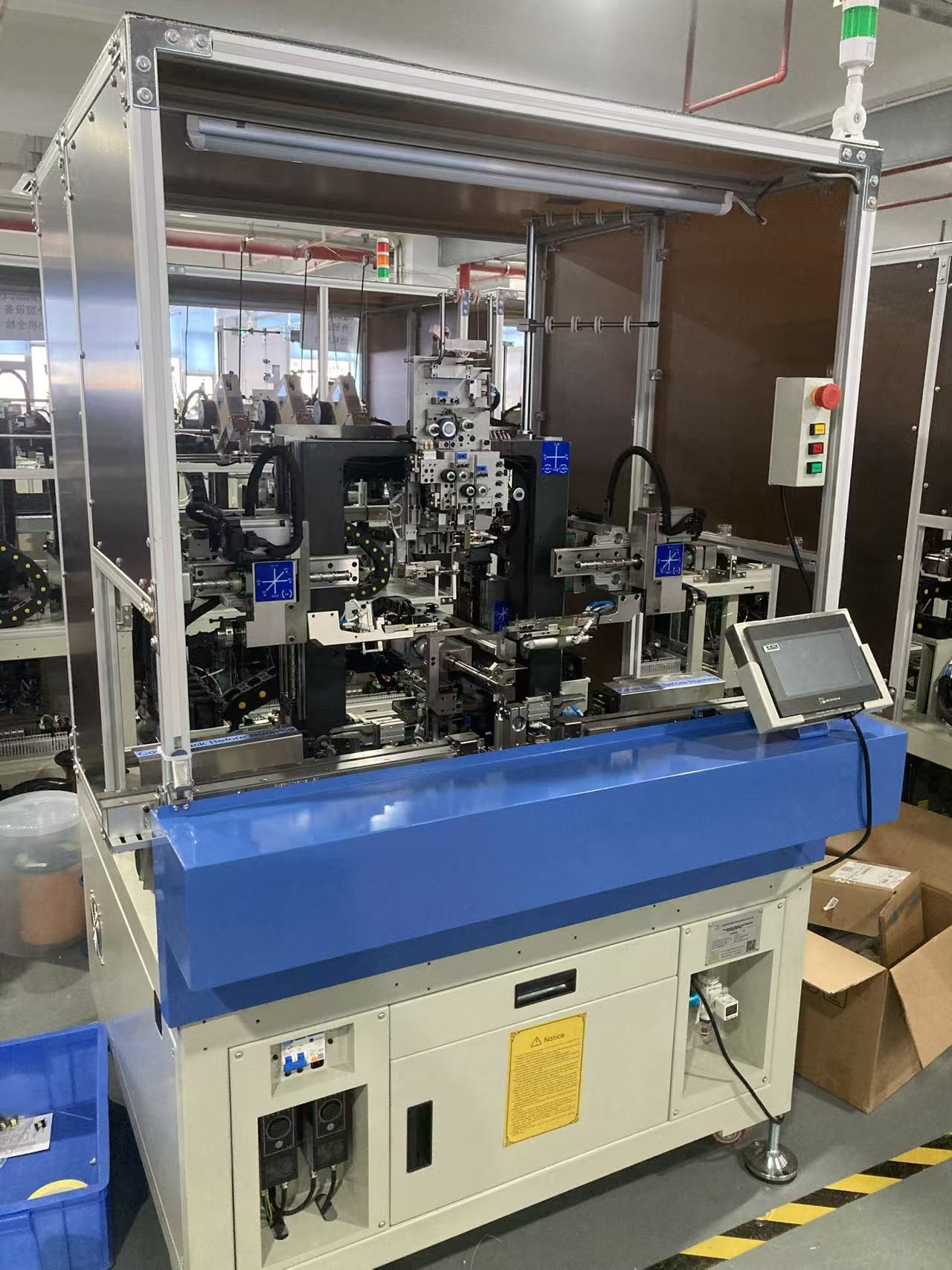

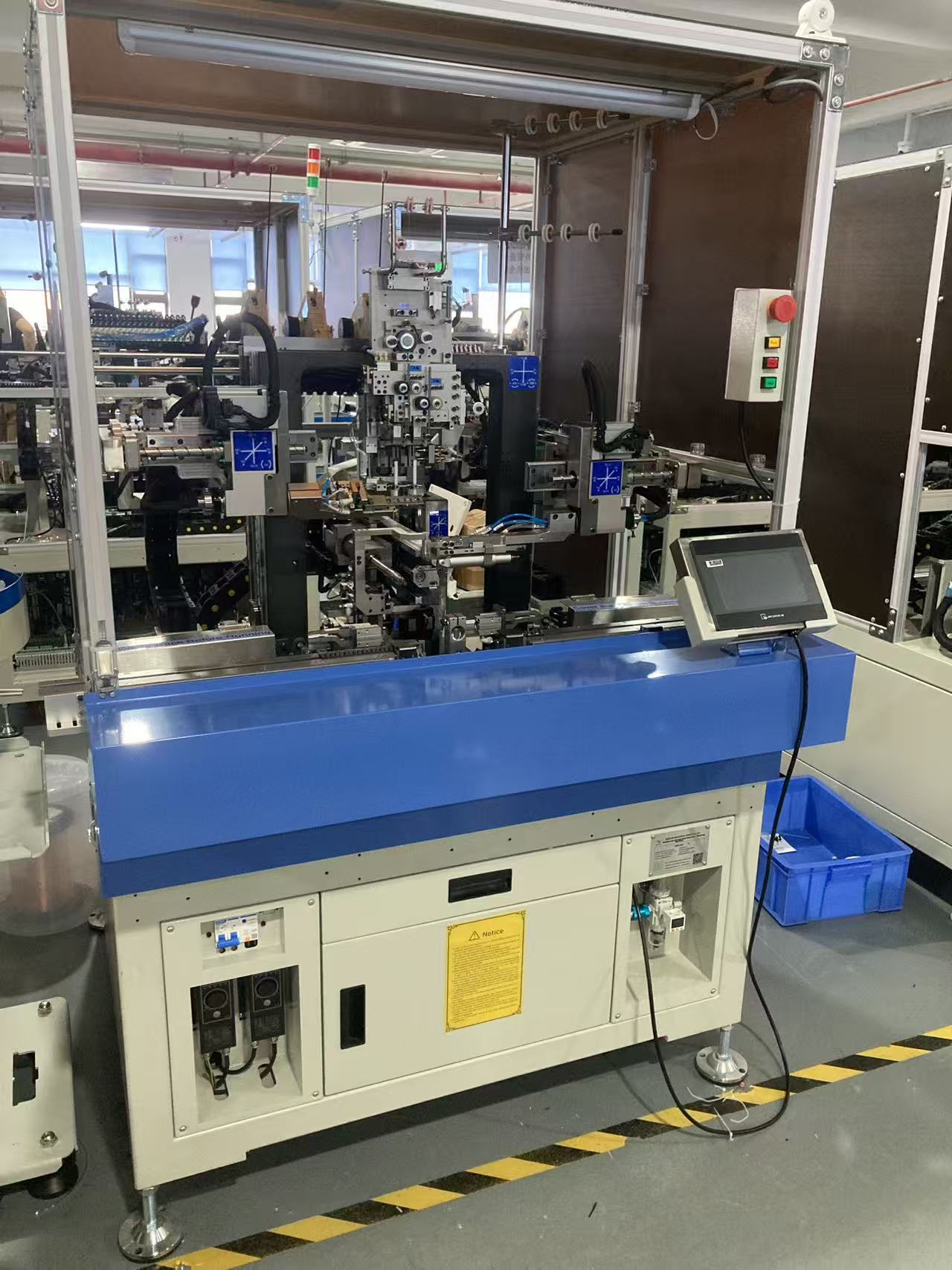

GWD-S22 mašina za namotavanje kućišta sa dvostrukim krakom je rešenje za automatsko namotavanje zavojnice visokih performansi projektovano za visokofrekventne transformatore, induktivne induktore i namotaje magnetnih komponenti.



Za razliku od konvencionalnih jednokrakih zavojnica koje odvajaju namotavanje rukava, namotavanje i namotavanje trake u više samostalnih stanica, ova mašina za namotavanje kućišta s dvostrukom krakom dovršava umetanje rukava, namotavanje s više žica, međuslojno izolacionu traku i formiranje trake za barijeru unutar jednog mašinskog ručnog ciklusa, drastično smanjuje ručni prijenos proizvoda.



Standardno vrijeme ciklusa dostiže samo **8 sekundi po namotaju** (u zavisnosti od parametara procesa namotavanja).
Podržava samostalan rad ili modularnu linijsku linijsku kombinaciju od 2 jedinice, 4 jedinice, 8 jedinica ili više, omogućavajući fleksibilno proširenje kapaciteta za proizvodnju niske mješavine velike količine, kao i viševarijantnu proizvodnju u malim serijama.



Dostupne su više mehaničkih varijanti: dvokraka jednolinijska jednostruka cijev, dvokraka dvolinijska dvostruka cijev, dvokraka trolinijska trocijevna i dvokraka četverolinijska trocijevna konfiguracija navoja kako bi odgovarala različitim zahtjevima terminala transformatora.

1. Dvostruka robotska ruka sinkronizirana servo arhitektura

Ova mašina za namatanje kućišta s dvostrukom{0}}krakom-čahurom- usvaja **12-set servo motore koji pokreću dvostruke robotske ruke**, implementirajući višeosnu koordiniranu kontrolu kretanja za operacije uvlačenja, uvlačenja navoja, raspoređivanja žice i trake.



- Baza mašine za livenje visoke preciznosti eliminiše rezonanciju pri rotaciji vretena velike brzine od maksimalnih 5000 obrtaja u minuti, izbegavajući pomeranje zavojnice, pogrešno poravnanje i pomeranje rukava koji se često javljaju na opremi za namotavanje niske krutosti.



- Sinhronizirana logika kretanja rješava mehanički konflikt između umetanja kućišta čahure i usmjeravanja žice; može obraditi do 6-žičnog automatskog raspoređivanja žica, formirati savijanje pod pravim uglom za žičane terminale i realizovati dvožični završetak sa dvostrukom čahurom na početnom i krajnjem kraju namotaja.



2. Univerzalni mehanizam za dovod žice za fine i upletene provodnike

Zajednička struktura za napajanje debele-tanke žice implementirana je da pokrije složene tipove provodnika od 0,1 mm minimalne pojedinačne žice do **1200-žične litc žice**. Radi za emajliranu žicu, žicu presvučenu svilom, FIW žicu, žicu prekrivenu filmom i troslojnu izoliranu žicu.



- Specijalni opcioni modul podržava obradu ultra-fine žice od 0,06 mm × 600 žica.

- Kompatibilan sa vertikalnim i horizontalnim tipovima bobina, pokriva većinu standardnih specifikacija bobine transformatora sa maksimalnim spoljnim prečnikom bobine 85 mm i maksimalnom dužinom rukava 125 mm.

- Konzistentna geometrija uvlačenja žice sprječava grebanje filma emajla, rastezanje provodnika ili rasipanje niti tokom namotaja velikom brzinom.



3. Integrisana stanica za lepljenje i formiranje pregrada

Dvije ugrađene stanice (stanica za lijepljenje trake + stanica za pregradnu traku) spajaju međuslojnu izolaciju i formiranje zida barijere u jedan radni tok, umjesto naknadnog ručnog lijepljenja trakom.



- Kontinuirano omotavanje izolacijske trake, nanošenje međuslojne trake i omotavanje trakom za barijere se mogu programirati.

- Mašina pruža višestruko praćenje kvarova u realnom vremenu: alarm za presavijenu traku, alarm pogrešnog uvlačenja navlake, alarm za prekid žice i alarm za nedostatak trake. Ove zaštite zasnovane na senzorima smanjuju stopu otpada uzrokovanu defektima izolacionog sloja.

4. Namenski kontrolni sistem mašine za namotavanje

GREWIN namjenski upravljački sistem mašine za namotavanje izvršava logiku cijelog procesa. Operateri konfigurišu parametre namotaja, sekvence snimanja trake, pomake položaja rukava i profile pokreta putem HMI ekrana na dodir.



- Složene sekvence namotavanja, uključujući namotavanje sa više žica u istom sloju, ABBA sendvič namotavanje, muško-žensko namotavanje kopče mogu se programirati ili posebno razviti prema dijelovima uzorka kupca.

- Sistem podržava pohranu recepata za brzu promjenu proizvoda, minimizirajući zastoje između različitih modela transformatora.



5. Modularni nadogradivi procesni moduli

Mehanički okvir rezerviše montažna sučelja za opcione procesne module, tako da kupci mogu proširiti kapacitet mašine bez kupovine nove opreme:



Omotavanje žičanom trakom (zamijenite rukav), preklapanje trake unazad, lijepljenje malih naljepnica, namotavanje bakrenom folijom, uvezivanje na kraju žice, crno-bijelo dvobojno obrada rukava, stopalo za vezivanje leteće žice, dvostruki potporni zid, stanice za laserske trake za tri sloja gume izolirana/filmom omotana žica, Nuomei-papirni namotaj bez okvira.

Standardna konfiguracija

✅ Integrisana stanica za snimanje + stanica sa trakom sa barijerom, kompletno namotavanje transformatora u jednom ciklusu
✅ Automatsko hranjenje rukavima i automatsko pozicioniranje; nije potrebno ručno mehaničko podešavanje za postavljanje rukava
✅ Intuitivno programiranje HMI, spremanje i opoziv recepta za brzu promjenu proizvoda
✅ Visoko precizna struktura okvira od livenog gvožđa za dugoročnu stabilnost pri neprekidnom radu
✅ Višekanalni alarmni sistem za kvar trake, navlake, prekida žice i nestašice materijala



Opciona / nadogradiva konfiguracija

Više-mašinska inline veza, omotavanje trakom na kraju žice umjesto rukava, preklapanje trake, lijepljenje male trake, namotavanje bakrene folije, vezivanje na kraju žice, jednoslojno višežično namotavanje, trožilno su-namotavanje unutar jednog sloja, crna i žičana žica za namotavanje, nožice crne i žičane žice dvostruke pozicije potpornog zida, dvostruke pozicije gumenog premaza, laserski piling za višeslojnu izoliranu žicu, Nuomei-papirni namotaj bez okvira, ABBA sendvič namotavanje, muško-žensko namotavanje kopče.
Dostupan je prilagođeni razvoj procesa na osnovu fizičkih uzoraka kupaca.



Tehničke specifikacije



Stavka	Specifikacija
Broj vretena	1
Maksimalna brzina	5000 RPM
Maksimalni vanjski prečnik bobine	85MM
Ukupna dužina rukava	125MM
Primjenjivi prečnik žice	0,1--0,8 MM
Kontrolni sistem	GREWIN namjenski upravljački sistem mašine za namotavanje
Specifikacije napajanja	AC220V 50HZ
Specifikacije za dovod zraka	0.5--0.6
Dimenzije mašine	1200(L)*1100(W)*1800(H)
Ocjena snage	3000W
Težina mašine	450KG
Servo motor	12 KOM
Struktura	2 robotske ruke





Primjena i kompatibilnost

Mašina za namotavanje kućišta sa duplim krakom GWD‑S22 je dizajnirana za proizvođače visokofrekventnih transformatora, SMPS transformatora, energetskih induktora i magnetnih komponenti. Ispunjava proizvodne zahtjeve za konvencionalne veličine transformatora, kao i za sofisticirane procese namotaja u više koraka. Mašina može raditi kao samostalna jedinica ili integrirana u potpuno automatizirane proizvodne linije.



Često postavljana tehnička pitanja

P1: Koja je glavna razlika između mašine za namotavanje kućišta sa dvostrukim krakom i običnog namotača bobina?

O: Obični namotači zavojnica završavaju samo namotavanje žice. Dvokraka struktura ove mašine automatski realizuje urezivanje navoja, kućište terminala, međuslojno lepljenje trake i formiranje zida barijere u liniji, uklanjajući višestruke ručne operacije naknadnog namotavanja.



P2: Može li ova mašina podnijeti litz žicu / višestruku žicu?

O: Da. Podržava litz žicu do 1200 niti. Dostupna je opciona namenska struktura za ultra-finu žicu od 0,06 mm × 600 žica. Kompatibilan sa emajliranom žicom, žicom presvučenom svilom, FIW i 3-slojnom izoliranom žicom.



P3: Mogu li da povežem više mašina GWD-S22 u jednu proizvodnu liniju?

O: Da. Modularni mehanički i električni interfejsi podržavaju linijsku kombinaciju 2-jedinice /4-jedinice /8-jedinica za masovnu proizvodnju.



P4: Da li je podržan razvoj prilagođenog procesa namotavanja?

O: Da. Možemo razviti specijalnu logiku namotavanja kao što je ABBA sendvič namotavanje, Nuomei-papirno namotavanje bez okvira prema uzorcima koje nam daje kupac.
