Mašina za namotavanje kuke toroidnog transformatora

Dijagram rada mašine



Oprema se može namotati oko parametara proizvoda



br.	Serijski broj	Parametar
1	Osnovne specifikacije	6*3*3-10*6*4
2	Zahtjevi za dužinu kabela	Unutar 200cm
3	Zahtjevi za prečnik žice	0.25-0.65 mm
4	Proizvodni kapacitet	0.8 sekundi/krug
5	Zahtjevi za dodatnu opremu	Zamjena specifikacija magnetnog jezgra zahtijeva zamjenu vodilica i obujmica
6	Potrebna druga dodatna oprema	Ako se promjer žice promijeni više od 0.2mm, potrebno je zamijeniti model heklane kuke



Upoznavanje sa opremom

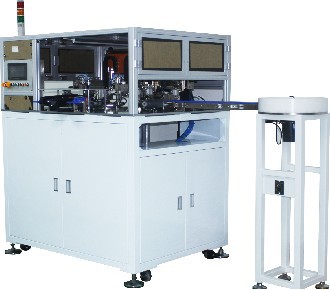

Kompanijska mašina za namotavanje GW-90GZ je uglavnom za male magnetne prstenaste induktivne namotaje, koje mogu ostvariti jedno- i dvožično paralelno namotavanje, a imaju karakteristike visokog proizvodnog kapaciteta, stabilnih performansi i visokih performansi mašina.



Instalacija opreme

1. Nakon rastavljanja opreme potrebno je provjeriti da li na rotirajućem dijelu mašine postoji veza za vezivanje. Ako ga treba rastaviti, onda se spaja na zrak i uključuje.

2. Kako bi se osigurao vijek trajanja opreme, zračna cijev spojena na mašinu mora imati čist vazdušni pritisak nakon filtrirane vode bez ulja. Kako bi osigurali da elektromagnetni ventil i cilindar imaju vijek trajanja.

3. Utičnica opreme mora biti povezana na žicu za uzemljenje kako bi se spriječili udari groma ili curenje.

4. Pritisak usisnog zraka u opremu mora dostići 0.5MPa.



Podešavanje parametara sistema opreme



1. Podesite dužinu bakrene žice: stvarna potrebna dužina proizvoda zavisi od broja bakrenih žica. Vrijednost od 100 je duga oko 5 mm, koja se postavlja prema potrebnoj dužini žice proizvoda.



2. Podesite brzinu namotavanja: Tvornička postavka brzine namotavanja je 50. Što je veći broj, to je brzina sporija, a što je manja brzina je brža. Generalno, može se postaviti na 50.



3. Postavite broj namotaja: vrijednost broja zavojnica je stvarni broj zavojnica. Ako je postavljeno na 10 namotaja, mašina će zapravo namotati 10 namotaja.



4. Brzina motora za dovod žice: tvornička postavka brzine motora za dovod žice je 50. Što je veći broj, to je brzina sporija, a što je manja, to je brža. Generalno, može se postaviti na 50.



5. Ugao povlačenja posljednjeg kruga: Ovaj parametar podešava položaj repne linije nakon što je proizvod namotan. Ako nije postavljena vrijednost, pozicija repne linije se neće obraditi, odnosno pozicija na kojoj proizvod izlazi kada se zadnji krug heklanja povuče prema dolje je pozicija. Zadana količina Veličina je za podešavanje položaja repne linije. Što je broj veći, to će biti podignuta viša pozicija repne linije.



6. Broj namotaja za početak trimovanja: podesite koji namotaj za podrezivanje. Mora biti manji ili jednak broju namotaja, ako je veći od broja namotaja, konac se neće odrezati.



7. Ugao više rotacije prvog kruga: Ovaj ugao se koristi za postavljanje razmaka između prve kružnice i druge kružnice.



8. Uključite i ponovo isecite: Ako je ova vrijednost postavljena na 0, ova funkcija neće biti uključena, a ako je postavljena na 1, ova funkcija će biti uključena. Uglavnom je za proizvode sa debelim nitima, kako bi se spriječilo da se konac jednom preseče.



9. Broj okreta za podrezivanje konca i povratak na nulu: Ovaj parametar se koristi za postavljanje vremena resetovanja mehanizma za uvlačenje niti i obrezivanje konca, a podešena vrijednost ovog broja zavoja ne bi trebala biti velika.



10. Ugao više rotacije srednjeg kruga: Ovaj parametar je uglavnom podešen za veću veličinu proizvoda kupca, što znači da je gornja pozicija proizvoda postavljena pod uglom bez namotavanja.



11. Ugao prvog okreta heklanja: Općenito, ne treba postavljati vrijednost za ovaj parametar.



12. Dvostruki klip i pojedinačni klip: Ako je parametar postavljen na 1, klipovi dva klip proizvoda rade istovremeno, a ako je postavljeno na 0, rade jedan klip i jedan klip.



13. Obustavljena radna količina: Ovaj parametar služi za praktično prebrojavanje i odvojeno pakovanje. Ako je postavljeno na 500, mašina će alarmirati jednom nakon namotavanja 500 proizvoda. Postavite na 0 da onemogućite ovu funkciju.



14. Otkrijte broj bakarnih žica: postavite na 2 da otkrijete da li postoji dovod žice i postavite na 0 da zatvorite ovu funkciju. Postavite na 1 da otkrijete samo jednu liniju.



Održavanje opreme

1. Potrebno je svaki dan provjeravati prvi komad proizvoda za ranu kako biste provjerili da li je proizvod za ranu neispravan ili oštećen.



2. Svakih 10-ak dana potrebno je 3-5 puta prskati ulje protiv rđe na vodilicu i klizač mašine radi podmazivanja.



3. Redovno ispuštajte vodu iz filtera spojenog na spoljnu stranu mašine, kako ne bi uticali na radni vek cilindra i elektromagnetnog ventila zbog previše vode u cevi za vazduh.



4. Redovno čistite prašinu na stolu mašine.



5. Kada mašina nije u upotrebi, potrebno je na vreme isključiti struju, gas i zaštitu od prašine.
